逆變回饋型（回饋AC400V、回饋AC10KV(35KV))
I. 逆變回饋型再生制動能量吸收裝置產品介紹
 |
II. 逆變回饋型再生制動能量吸收裝置選型手冊 逆變回饋型再生制動能量吸收裝置是將軌道交通車輛進站制動時產生的直流電能逆變成與交流電網同幅值、同相位交流電能的電力電子裝置，其原理圖如圖1所示。裝置包含直流控制柜一面、逆變柜若干面、隔離變壓器柜一面。逆變柜配置數量根據系統(tǒng)需求吸收功率進行設置，每面逆變柜包含4個NPC模塊和一個并網斷路器。

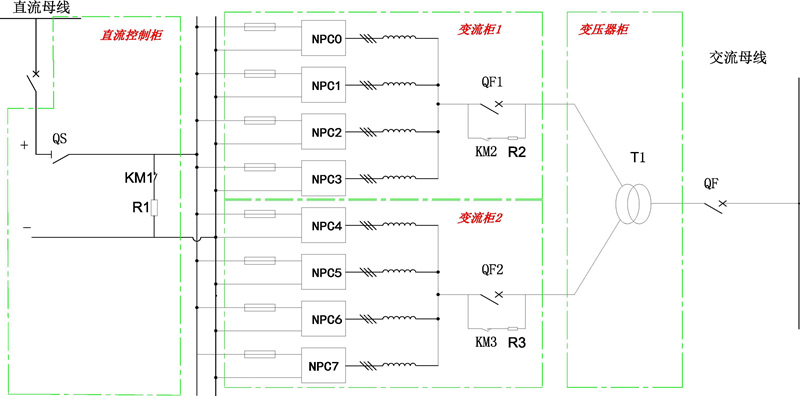

圖1：主電路原理圖（2面逆變柜）
|
